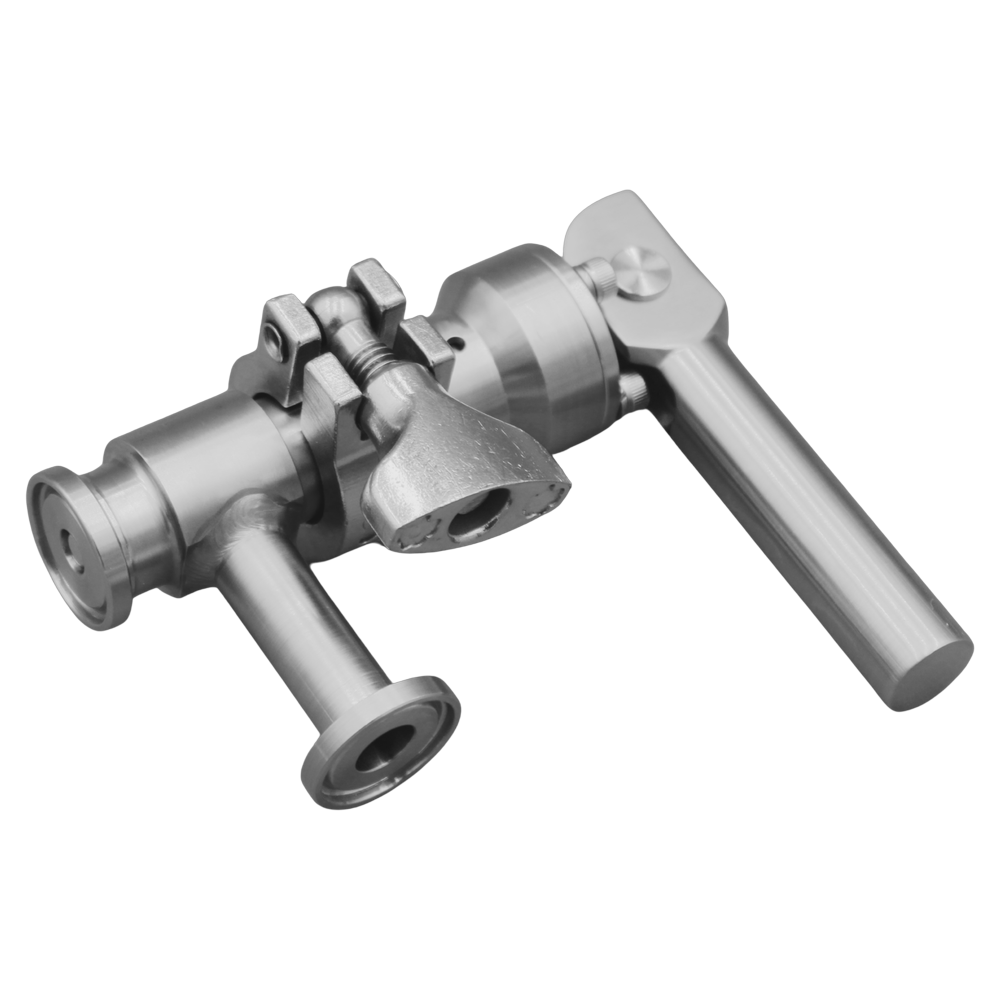

Vanne d’échantillonnage à tige montante sanitaire, gamme IMI PBM
IMI PBM Valve Solutions – Vannes de prélèvement pour contrôle qualité et suivi de procédé
La gamme IMI PBM Rising Stem Sampling Valve est conçue pour un usage unique : le prélèvement d’échantillon de procédé, précis, répétable, sans contamination du fluide restant et sans perturbation de la ligne principale.
À la différence d’une vanne à boule utilisée en prélèvement (chemin de fluide direct, débit tout ou rien, difficile à contrôler à faible ouverture), la vanne à tige montante offre un contrôle graduel du débit sur plus d’un tour, ce qui rend le prélèvement maîtrisable au goutte-à-goutte comme au filet continu.
Utilisée en pharmaceutique, biotechnologie, chimie fine, brasserie, vinification, laiterie et agroalimentaire, sur les points de contrôle qualité, les prélèvements bactériologiques, les suivis de fermentation et les tests de stérilité.
Principe et intérêt en prélèvement
Sur une vanne à boule utilisée en prélèvement, le débit passe de zéro à maximal sur un quart de tour, ce qui rend impossible le remplissage lent d’un flacon stérile ou l’ajustement fin d’un volume de prélèvement.
De plus, la cavité de boule retient un volume résiduel entre deux prélèvements, avec risque de contamination croisée et de faussage des analyses.
La vanne à tige montante monte progressivement un obturateur à cône par rotation du volant : le débit augmente linéairement sur environ 1,25 tour à partir de la position fermée.
Le Cv total en pleine ouverture reste modéré (environ 1,0 gpm), calibré pour l’échantillonnage et non pour le transfert.
La géométrie du corps supprime les zones de rétention entre deux prélèvements et évite le report d’un lot sur l’autre.
Configurations disponibles
Trois configurations principales, au choix selon la géométrie de raccordement et l’accessibilité :
| Configuration | Corps | Application typique |
| 2-pièces standard | Corps ajourable | Prélèvement sur ligne principale, sortie orientable |
| 1-pièce court | Corps compact | Espace restreint, montage direct sur tank |
| 1-pièce en ligne (inline) | Corps traversant | Intégration continue sur ligne, sans coude |
Sortie d’échantillon orientable et angulable sur les versions 2-pièces, pour adapter l’écoulement au flacon ou au tube collecteur sans reprise de tuyauterie.
Matériaux corps et pièces mouillées
Acier inoxydable 316L en standard, forgé ou usiné dans la masse selon la version.
Alternatives disponibles en Hastelloy® C-276 et C-22 pour les milieux corrosifs.
Composition et traçabilité conformes ASME BPE. Certificat matière 3.1 fourni sur toutes les pièces mouillées.
Sièges, joints et étanchéité
Sièges standard TFM™ (PTFE modifié) pour l’étanchéité obturateur/corps.
Joint torique de tige en FKM (Viton) USP Class VI en standard, alternative EPDM disponible pour les procédés incompatibles avec le FKM (vapeur, certaines amines).
Étanchéité bulle-tight en position fermée, adaptée au maintien de la stérilité du procédé entre deux prélèvements.
Nombre de pièces mobiles minimisé pour réduire les points de rétention et de contamination potentielle.
Conception hygiénique
Chemin de fluide continu et vidangeable, sans zone morte entre l’obturateur et la ligne principale.
Compatible SIP et autoclave, ce qui autorise la stérilisation complète de la vanne entre deux campagnes de prélèvement.
Certification 3-A disponible pour les applications laiterie et boissons, où la conformité aux exigences 3-A Sanitary Standards est obligatoire.
Finition de surface
| Finition | Ra interne | Cible applicative |
| Standard mécanique | ≤ 0,81 µm (32 µin) | Agroalimentaire, brasserie, chimie fine |
| Mécanique fine | ≤ 0,51 µm (20 µin) | Pharma, biotech |
| Électropoli | ≤ 0,38 µm (15 µin) | Pharma haute pureté, prélèvement stérile WFI |
Traitements de surface réalisés sans ingrédient d’origine animale (ADI-free).
Dimensions et raccordements
Diamètre d’entrée standard 1/4″ (6,35 mm), calibré pour le débit d’échantillonnage.
Raccordements côté procédé disponibles en soudage (weld) ou clamp hygiénique (Tri-Clamp) 1/2″.
Compatibilité avec les standards dimensionnels ASME BPE, DIN 11864 et SMS.

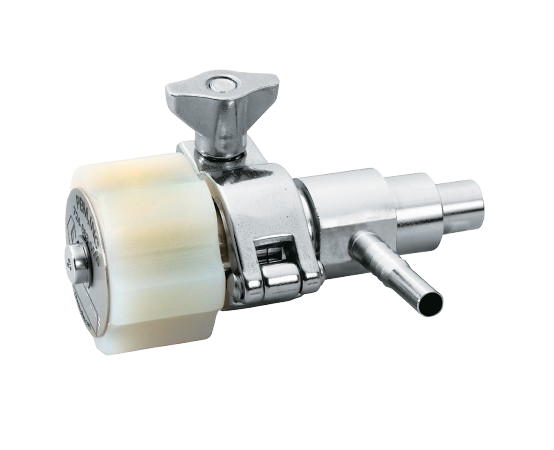

Sortie d’échantillon en filetage sanitaire, embout à collerette ou olive pour raccordement flacon selon la version.
Plage de service
Pression de service compatible avec les conditions typiques de prélèvement en boucle WFI et vapeur pure, pression maximale selon série et matériau de siège précisée par bulletin technique.
Vide total tenu en standard.
Température jusqu’à 175 °C avec joints EPDM, adaptée aux prélèvements sur boucle WFI 80 °C et aux cycles SIP à 121 °C.
Autoclavable en démontage partiel selon protocole fabricant.
Actionnement
Manœuvre manuelle par volant de commande, rotation multiple pour un contrôle fin du débit.
Verrouillage en position fermée disponible pour éviter les ouvertures accidentelles.
Version automatisée par actionneur linéaire disponible sur consultation pour les postes de prélèvement séquencés.
Traçabilité et conditionnement
Chaque vanne livrée avec certificat matière 3.1 selon EN 10204 sur toutes les pièces mouillées (CMTR), déclaration de conformité USP Class VI pour les élastomères, attestation FDA pour les matériaux au contact produit et certificat 3-A quand la version est spécifiée.
Marquage laser du corps : référence, taille, matériau, numéro de série.
Emballage individuel sous housse polyéthylène, extrémités bouchonnées.
