Vanne à boule (divert port) 3 voies
IMI PBM
Vanne à boule à diverter 3 voies sanitaire, gamme IMI PBM Igenix®
IMI PBM Valve Solutions – Vannes de dérivation pour aiguillage franc entre deux lignes
La gamme IMI PBM 3 voies à diverter est conçue pour dévier un flux entre deux lignes de sortie avec fermeture positive sur le port bloqué, sans mélange ni fuite d’un côté à l’autre.
À la différence d’une vanne multiport, où l’objectif est l’aiguillage à sièges multiples, la vanne diverter privilégie l’étanchéité amont-aval sur le port fermé, ce qui la rend prescrite sur les cas où la contamination croisée entre les deux lignes de sortie n’est pas acceptable.
Utilisée en pharmaceutique et biotechnologie pour la sélection produit/CIP, en chimie fine pour l’aiguillage entre réacteur et rejet, en agroalimentaire pour la séparation lot/purge, et en gaz industriels (nettoyée pour service oxygène en standard).
Deux séries principales
| Série | Type de corps | Ra ID standard | Cible applicative |
| Forged Series 8 | Corps forgé 316L bas ferrite | 0.38µm EP (15 µin) / 0,51 µm (20 µin) | Pharma haute pureté, WFI, vapeur pure |
| Cast Series 9 | Corps moulé 316L bas ferrite | ≤ 0,76 µm (30 µin) | Applications sanitaires, agroalimentaire, cosmétique |
Finitions mécaniques et électropolissage disponibles pour les deux séries.
Traitements de surface sans ingrédient d’origine animale (ADI-free), conformes aux exigences pharma en vigueur.
Matériaux corps et pièces mouillées
Acier inoxydable 316L bas ferrite en standard, forgé (Série 8) ou moulé (Série 9).
Alternatives disponibles en Hastelloy® C-276, Hastelloy® C-22 (UNS N06022) et AL-6XN® (UNS N08367) pour les milieux corrosifs.
Composition et traçabilité conformes ASME BPE. Certificat matière 3.1 fourni sur toutes les pièces mouillées.
Nettoyage pour service oxygène disponible en standard, adapté aux réseaux O₂ industriel et médical.
Sièges, joints et étanchéité
Sièges standard V-TEF™ (PTFE modifié) ou S-TEF® selon exigence chimique et thermique.
Joints de corps en graphite pour les températures élevées et le service vapeur.
Presse-étoupe (stem packing) live-loaded, avec ressorts Belleville qui compensent en continu le tassement des tresses et maintiennent l’étanchéité tige sans re-serrage périodique.
Étanchéité bulle-tight amont et aval sur le port fermé, conforme ou supérieure aux
exigences MSS SP-134 pour la performance de fuite.
Vide total (full vacuum) tenu en standard.
Configuration boule et écoulement
Boisseau à écoulement unidirectionnel, avec évent (vented ball) pour éviter la surpression dans la cavité de boule lors des changements de position, en particulier sur les fluides thermiquement instables ou les gaz liquéfiés.

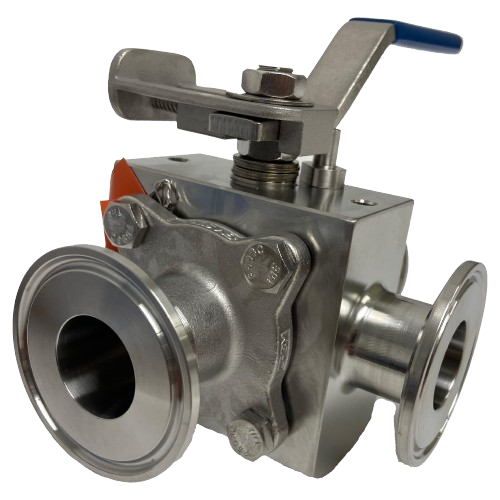

Port commun disponible en configuration entrée latérale (side-entry) ou entrée par le bas (bottom-entry), au choix selon la géométrie de tuyauterie.
Passage intégral (full port) sur toute la plage 1/2″ à 4″, pas de restriction ni de turbulence en position ouverte.
Technologie Adjust-O-Seal®
Serrage progressif des sièges contre la boule par ajustement des vis de corps, en ligne, sans démontage ni interruption de procédé.
Compense l’usure normale des sièges au fil des cycles et prolonge la durée de vie utile de la vanne.
Suppression des joints toriques (O-rings) sur le chemin de fluide, ce qui élimine autant de points de rétention et de contamination potentielle.
Mise à la terre et service ATEX
Mise à la terre interne et externe entre boule, tige et corps, garantissant la continuité électrique de la vanne sur les circuits soumis à l’accumulation d’électricité statique (solvants, poudres, hydrocarbures).
Configuration compatible avec les exigences ATEX zone 1 et 2.
Dimensions et raccordements
Tailles disponibles de 1/2″ à 4″ en standard, jusqu’à 6″ sur consultation.
Raccordements clamp hygiénique (Tri-Clamp), extrémités tube étendues pour soudage orbital, filetage sanitaire, brides ANSI ou DIN selon spécification.
Compatibilité avec les standards dimensionnels ASME BPE, DIN 11864 et SMS.
Plage de service
Pression de service jusqu’à 62,1 bar (900 psig CWP) en version Série 8 forgée, 49,6 bar (720 psig, ANSI classe 300) en version Série 9 moulée.
Plage de température de -200 °C à +205 °C, extension jusqu’à +232 °C avec sièges V-TEF™ selon série.
Compatibilité cryogénique disponible pour les applications gaz liquéfiés (LN₂, LO₂, LNG).
Actionnement

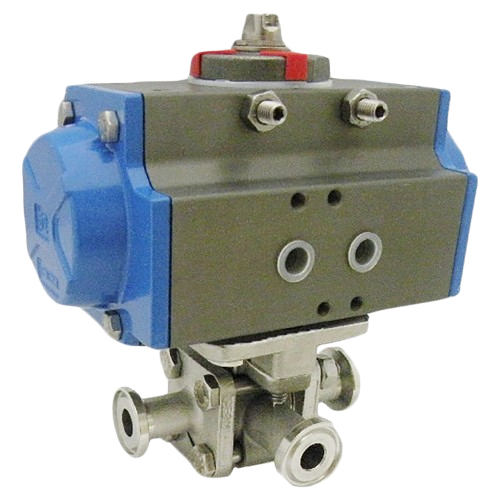

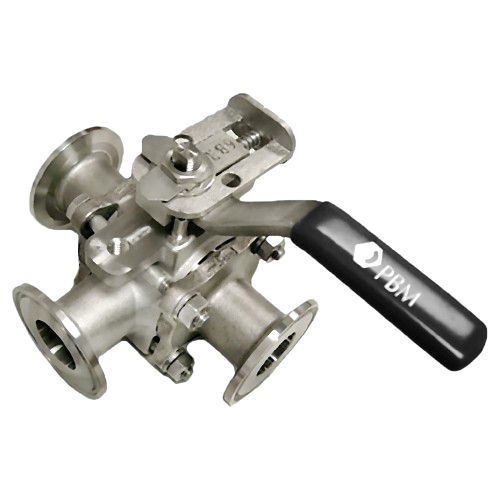

Manœuvre quart de tour, poignée verrouillable brevetée en standard, volant ovale verrouillable en option pour les tailles au-delà de 3″.
Interface Direct Mount Actuation intégrée sur l’axe de tige, garantissant l’alignement précis avec l’actionneur pneumatique ou électrique et prolongeant la durée de vie en cyclage.
Actionneurs, boîtiers de fin de course et positionneurs disponibles en gamme complète.
Traçabilité et conditionnement
Chaque vanne livrée avec certificat matière 3.1 selon EN 10204 sur toutes les pièces mouillées (CMTR), déclaration de conformité USP Class VI pour les élastomères et attestation FDA pour les matériaux au contact produit.
Marquage laser du corps : référence, taille, matériau, numéro de série.
Emballage individuel sous housse polyéthylène, extrémités bouchonnées.
Vannes nettoyées pour service oxygène livrées scellées sous double sachet avec attestation de nettoyage.
