Un collier clamp est constitué de deux demi-coquilles reliées par une articulation et refermées par un mécanisme de serrage. Sur une liaison tri-clamp, l’étanchéité est assurée par la compression du joint entre les deux portées de férule. Le collier fixe cette compression et conditionne sa répartition sur la circonférence du joint.



La conception SL associe une articulation unique et une vis de serrage à écrou papillon. Huit tailles, de 1/2″ à 4″, pour une pression maximale admissible de 25 bar à 17 bar selon le diamètre.







Spécification Colliers Advanced Coupling







Lien vers Advanced Coupling





Colliers clamp SL 304L, articulation simple, écrou papillon



Fermeture mono-vis, un axe, 1/2″ à 4″, DN8 à DN100

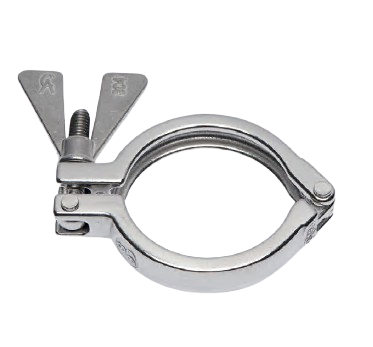

Collier clamp à articulation unique et écrou papillon, corps inox 304L, finition extérieure 0,8 µm Ra maxi. Huit tailles de 1/2″ à 4″, soit DN8 à DN100, compatibles férules DIN 32676, ISO 2852 et ASME BPE. Pression maximale admissible de 25 bar en 1/2″ à 17 bar en 4″, calculée selon ASME VIII Div. 1 App. 24. Livré assemblé, montage et démontage sans outil.



Un axe, une vis, la moitié de la pression

Le chiffre à retenir avant tout le reste : à diamètre égal, ce collier tient environ la moitié de la pression d’un collier à double articulation. 25 bar contre 50 bar en 2″. 20 bar contre 40 bar en 3″. 17 bar contre 35 bar en 4″.



La raison est mécanique. Une seule articulation, un seul point de reprise d’effort, une géométrie de bande plus légère. Le collier n’est pas sous-dimensionné, il est dimensionné pour un autre domaine d’emploi.



Ce domaine existe et il est large : réseaux d’utilités, distribution d’eau, retours et vidanges, lignes de transfert basse pression, raccordements de flexibles, montages provisoires en atelier. Sur ces points, 25 bar de MAWP sont largement au-dessus du besoin, et payer une double articulation revient à acheter une réserve inutilisée.



Ce que change l’articulation unique

Le collier se referme en rotation autour d’un seul axe. La demi-coquille libre aborde la férule en biais et sollicite le joint latéralement avant la mise en compression. Le joint peut se décaler, et les portées marquent avec les cycles.



Sur une liaison montée une fois et rarement rouverte, ce comportement n’a pas de conséquence : le joint est positionné une fois, correctement, et l’on n’y revient plus. Sur un point démonté toutes les semaines, il se traduit par des reprises de serrage et un consommable joint qui monte.



C’est le critère de choix réel entre SL et double articulation. Pas le prix, pas la nuance : la fréquence de démontage.



Matière et état de surface

Corps inox 304L. Finition extérieure 0,8 µm Ra maxi.



Le 304L couvre les utilités, l’eau, l’air comprimé, la vapeur basse pression et la majorité des lignes agroalimentaires. Il n’est pas le bon choix en atmosphère chlorurée, en bord de mer, en salle de lavage soumise aux détergents alcalins concentrés, ni sur les circuits de solvants halogénés. Sur ces environnements, il faut se reporter vers une exécution 316L.



La visserie est proposée en exécution résistante au grippage. Sur un collier à écrou papillon serré et desserré à la main, un filet grippé impose une pince, puis une meuleuse.



Tenue en pression

La pression maximale admissible dépend du diamètre. Elle est calculée selon ASME VIII Division 1, Appendice 24, et s’applique au collier seul.



Diamètre	Équivalence DN	Bride A (mm)	MAWP (bar)
1/2″ à 3/4″	DN6 à DN10	25,4	25
DN10 à DN20	DN10-15-20	34	25
1″ à 1 1/2″	DN25 à DN40	50,5	25
2″	DN50	64	25
2 1/2″	DN50 (ISO)	77,5	25
3″	DN65	91	20
3 1/2″	DN80	106	20
4″	DN100 (DIN)	119	17





La pression admissible de l’assemblage complet dépend du joint, de sa matière, de la température de service et de la tolérance des férules. Les valeurs du tableau constituent la limite mécanique du collier à température ambiante, non celle de la liaison.



Compatibilité normative

Le collier est défini par le diamètre extérieur de la portée de férule, non par le DN du tube. Il s’applique donc indifféremment aux férules exécutées selon DIN 32676 séries A, B et C, ISO 2852 et ASME BPE, dès lors que le diamètre de bride correspond.



Les tubes associés relèvent selon les cas de DIN 11850, EN 10357 séries A à C, DIN 11866 ou ISO 2037. Les classes hygiéniques H3, H4 et H5 de la DIN 11866 permettent de tracer la correspondance tube, raccord et état de surface interne.



Choix du joint

Le collier est indépendant du joint. La matière d’élastomère, EPDM, silicone, FKM ou PTFE, est choisie sur la compatibilité chimique et la température de service, puis sur les exigences de conformité alimentaire ou pharmaceutique applicables au projet. C’est ce choix qui fixe la température admissible de la liaison, pas le collier.



Sur une articulation unique, la mise en place du joint compte plus qu’ailleurs. Un joint centré avant la fermeture, dans une gorge propre, supprime l’essentiel du risque de décalage. Un joint posé à la va-vite se retrouve pincé sur un secteur et fuit au premier cycle de pression.



Encombrement

Largeur de bande de 17 mm sur toute la gamme. Longueur hors tout de 60 mm à 154 mm selon la taille. Diamètre de bride de 25,4 mm à 119 mm. L’encombrement est le plus faible de la gamme des colliers clamp, ce qui en fait une solution utile sur les nappes serrées et les skids compacts.



Domaines d’emploi

Réseaux d’utilités, distribution d’eau, air comprimé, vapeur basse pression, lignes de transfert, retours et vidanges, agroalimentaire, brasserie, cosmétique, montages d’essai et prototypage.



Conception en service depuis plus de 30 ans, optimisée pour l’installation et la maintenance. Contrôles périodiques par organismes tiers. Colliers calibrés entre lots pour garantir la constance de l’ajustement sur la férule. Conditionnement en carton, sans plastique.



Caractéristiques techniques

Caractéristique	Valeur
Type	SL, mono-vis, articulation unique (1 axe)
Matière corps	Inox 304L
Finition extérieure	0,8 µm Ra maxi
Visserie	Écrou papillon, exécution résistante au grippage disponible
Plage dimensionnelle	1/2″ à 4″ (DN8 à DN100)
Diamètre de bride	25,4 mm à 119 mm
Largeur de bande	17 mm sur toute la gamme
MAWP	25 bar en 1/2″ à 17 bar en 4″, ASME VIII Div. 1 App. 24
Férules compatibles	DIN 32676 séries A, B, C, ISO 2852, ASME BPE
Montage	Sans outil, à la main
Livraison	Assemblé, prêt à poser
Conditionnement	Carton, sans plastique

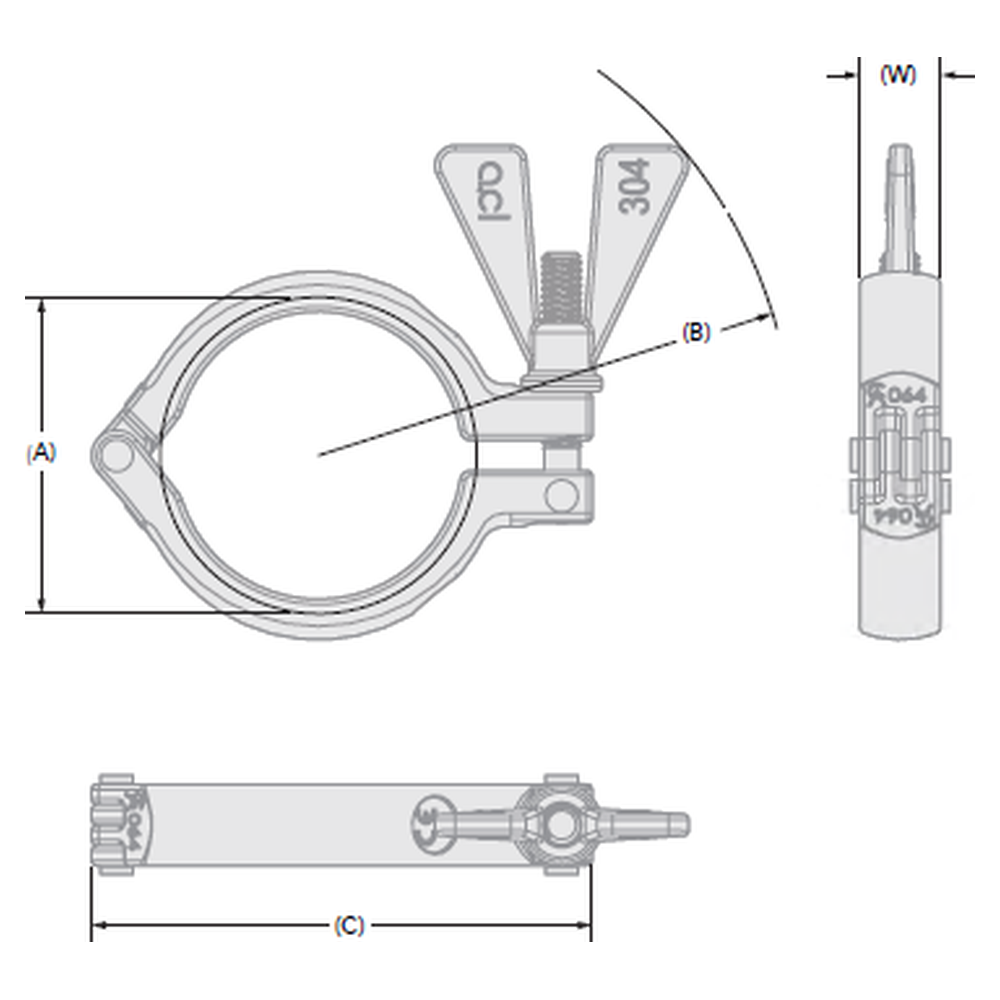

Repères du schéma dimensionnel : A diamètre de bride (portée ferrule), B rayon d’ouverture, C longueur hors tout, W largeur de bande.



Correspondance collier et férule

Le diamètre de bride A du collier correspond au diamètre extérieur de la portée de férule, non au DN du tube. Un tube DN25 monté en férule 1″ reçoit un collier de bride 50,5 mm. Le même DN25 monté en férule DIN reçoit un collier de bride 34 mm. Le tableau ci-dessous donne l’équivalence entre taille de collier, taille de férule et diamètre de tube pour les référentiels ASME BPE, DIN 32676 et ISO 2852.



Les autres exécutions de colliers clamp

Le SL couvre les liaisons de service et les utilités. Les autres exécutions répondent à des contraintes que l’articulation unique ne traite pas.



Exécution	Fermeture	Emploi
SL articulation simple	1 vis, 1 axe	Utilités et liaisons de service, de 25 à 17 bar, 1/2″ à 4″
SH mono-vis, double articulation	1 vis, 2 axes	Liaisons de procédé de 50 à 10 bar, DN8 à DN300, démontage fréquent
SH double vis, écrou papillon	2 vis basculantes réglables	Serrage symétrique, 2 1/2″ à 10″
Safety, 4 niveaux	1 vis à oeil épaulée, 2 axes	Points où l’ouverture accidentelle sous pression doit être empêchée
SSH renforcé	2 vis, 2 segments séparés	Haute pression, de 75 à 20 bar selon diamètre
Trois segments	1 vis, 3 segments rivetés	Ouverture fréquente à une main, de 21 à 12 bar, 1″ à 4″
Polymère, usage unique	Fermeture rapide	Poches, filtres et lignes jetables, -70 °C à 60 °C





Questions fréquentes

SL ou double articulation ?

Le SL sur une liaison montée une fois et rarement rouverte, en dessous de 17 bar de service. La double articulation dès qu’il y a démontage récurrent, changement de joint périodique ou accès difficile, et systématiquement au-dessus de la MAWP du SL. Le critère est la fréquence d’ouverture, avant la pression.



Pourquoi une MAWP deux fois plus basse ?

Une articulation unique, un seul point de reprise, une bande plus légère. Le collier est dimensionné pour un autre domaine, pas allégé au détriment de la sécurité. Les valeurs sont calculées selon la même référence, ASME VIII Div. 1 App. 24.



304L ou 316L ?

Le 304L couvre les utilités, l’eau, l’air et la majorité des lignes agroalimentaires. Le 316L s’impose en atmosphère chlorurée, en bord de mer, en salle de lavage soumise aux détergents alcalins concentrés et sur les solvants halogénés. Cette gamme n’existe qu’en 304L.



Comment choisir la taille ?

Le choix se fait sur le diamètre extérieur de la férule, dimension A. Le DN du tube ne suffit pas : un DN25 existe en férule 34 mm et en férule 50,5 mm selon le référentiel.



Peut-on l’employer dans l’industrie pharmaceutique ?

Sur les utilités et les circuits non critiques, oui. Sur les boucles EPu et WFI, les lignes de produit et tout point soumis à qualification, la nuance 316L et une double articulation sont attendues. La question ne se tranche pas sur le collier seul mais sur le classement du circuit et la maintenance.



Quelle pression retenir pour un dossier technique ?

Celle du joint dans ses conditions réelles de service. La valeur de MAWP indiquée correspond au collier seul, à température ambiante.
