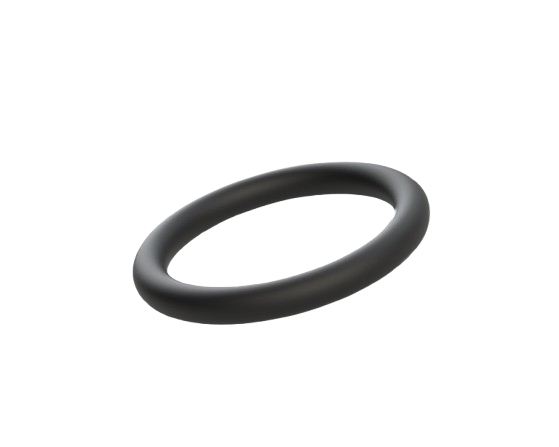

Joint torique aseptique pour raccords DIN 11864 forme A
FDA USP Class VI
Sur un raccord aseptique, l’étanchéité n’est pas assurée par le collier ou la bride mais par le joint torique logé dans sa gorge. Contrairement au joint clamp plat, le torique est contenu dans un logement normalisé qui le comprime sans le laisser fluer dans la veine ni le soumettre à des efforts mécaniques. cela supprime la zone de rétention et satisfait les exigences aseptiques tout en assurant une durée de vie maximale du joint.
Quatre matières sont disponibles en stock, chacune pour un domaine d’emploi précis : EPDM pour l’aqueux et la vapeur, FKM pour les huiles et solvants, PTFE pour l’inertie chimique maximale, et FKM enrobé FEP pour la résistance chimique avec la souplesse d’un élastomère. Usinage ou moulage à la demande pour les autres besoins.
Joint torique pour raccords DIN 11864, forme A
O-ring aseptique sans zone de rétention, EPDM, FKM, PTFE et FKM enrobé FEP
Joint torique aseptique pour raccords DIN 11864 forme A, aussi appelé O-ring aseptique. Élément d’étanchéité sans zone morte, logé dans une gorge normalisée qui le comprime sans fluage dans la veine. Monté suivant la norme DIN 11864-1 v.11.2008, tolérances dimensionnelles ISO 3601-1. Quatre matières en stock : EPDM, FKM, PTFE, FKM enrobé FEP. Homologations FDA, CE 1935/2004, USP Class VI au minimum. Usinage ou moulage à la demande.
Quatre matières, quatre domaines d’emploi
Le corps du torique se choisit sur le fluide et la température, comme tout joint. La différence tient à la forme, contenue dans une gorge, mais la logique de matière reste celle des joints clamp. Les quatre matières couvrent l’essentiel des procédés aseptiques.
| Matière | Domaine d’emploi | Ce qu’elle apporte |
| EPDM | Eau, vapeur, CIP et SIP aqueux | Souple, économique, le choix par défaut des circuits aqueux et du nettoyage en place |
| FKM | Huiles, solvants, acides, haute température | Résiste là où l’EPDM gonfle, tenue thermique élevée, faible perméabilité aux gaz |
| PTFE | Chimie agressive, inertie maximale | Inertie chimique quasi totale, compatible avec la quasi-totalité des produits pharmaceutiques |
| FKM enrobé FEP | Milieux agressifs avec exigence de souplesse | Enrobage FEP inerte sur âme FKM souple. Si l’enrobage est percé, l’âme FKM continue de résister aux produits chimiques |
Le FKM enrobé FEP mérite un mot. Il réunit l’inertie chimique du fluoropolymère FEP en surface et la résilience d’une âme FKM, soit une souplesse supérieure à celle d’un PTFE massif. C’est la matière des milieux chimiques hostiles où un torique élastomère nu ne tiendrait pas et où un PTFE massif manquerait de souplesse pour étancher.
L’aseptique sans zone morte
La norme DIN 11864 définit des raccords hygiéniques et aseptiques conçus pour ne présenter aucune zone de rétention au niveau de l’étanchéité. Le joint torique en est le cœur : logé dans une gorge maîtrisée, comprimé de façon contrôlée, il ne peut pas fluer dans la veine ni créer d’interstice.
C’est la différence de fond avec un joint clamp plat, dont le centrage manuel et la compression libre laissent toujours un risque de rétention. Sur un procédé aseptique, l’absence de zone morte est une exigence de conception, pas un confort. Le raccord DIN 11864 intègre par ailleurs un limiteur de compression qui réduit à un minimum le risque de déformation du joint vers l’intérieur du tube.
La forme A désigne la géométrie de gorge normalisée pour joint torique, la plus répandue des liaisons DIN 11864. La reproductibilité de l’étanchéité est assurée d’un montage à l’autre, la gorge fixant la compression.
Norme et dimensions
Le joint est monté suivant la norme DIN 11864-1 v.11.2008. Ses dimensions répondent à la norme de tolérance ISO 3601-1. Le diamètre intérieur et la section du torique sont définis par le référentiel de raccord et le DN du tube.
Les raccords DIN 11864 existent en trois formes de liaison, vissée, à bride et à clamp, toutes bâties autour de la même gorge à joint torique forme A. La correspondance entre DN de tube, diamètre de joint et section est donnée par le tableau dimensionnel, en téléchargement.
Homologations
Les joints toriques aseptiques portent les mêmes homologations que la gamme aseptique du fournisseur : FDA, règlement CE 1935/2004 sur les matériaux au contact des aliments, et USP Class VI au minimum. Ces homologations couvrent l’usage pharmaceutique, biologique, chimique et alimentaire.
La matière retenue doit porter le certificat correspondant sur le lot livré. Les exigences de conformité s’apprécient matière par matière et selon le procédé.
Le joint, maillon sensible du raccord aseptique
Sur un raccord aseptique comme sur un raccord clamp, l’étanchéité et la propreté du procédé reposent sur le joint. Un torique endommagé, mal logé ou de matière inadaptée compromet à la fois l’étanchéité et l’asepsie.
Le torique est le consommable de la liaison : il se remplace, il ne se rattrape pas. Un joint marqué, entaillé ou hors plage de température doit être changé. La gorge normalisée limite le risque de mauvais montage, mais le choix de matière reste sous la responsabilité du concepteur du procédé.
Domaines d’emploi
Industrie pharmaceutique, biotechnologie, chimie et agroalimentaire, sur les raccords aseptiques exigeant l’absence de zone de rétention. Boucles stériles, procédés SIP, lignes à faible volume mort, points de procédé où la maîtrise du joint prime sur la facilité de démontage.
Sur les liaisons à démontage fréquent où l’asepsie stricte n’est pas requise, un joint clamp plat reste plus simple et plus économique. Le torique DIN 11864 se justifie quand la conception impose zéro zone morte.
Caractéristiques
| Caractéristique | Valeur |
| Type | Joint torique aseptique, raccords DIN 11864 forme A |
| Norme de montage | DIN 11864-1 v.11.2008 |
| Tolérances dimensionnelles | ISO 3601-1 |
| Matières en stock | EPDM, FKM, PTFE, FKM enrobé FEP |
| Fabrication à la demande | Usinage ou moulage sur mesure |
| Homologations | FDA, CE 1935/2004, USP Class VI au minimum |
| Formes de liaison | Vissée, à bride, à clamp |
| Fonction | Étanchéité aseptique sans zone de rétention |
Questions fréquentes
Quelle matière choisir ?
EPDM pour l’eau, la vapeur et le nettoyage en place. FKM dès qu’il y a des huiles, des solvants ou une température élevée. PTFE pour l’inertie chimique maximale. FKM enrobé FEP pour les milieux agressifs qui exigent à la fois la résistance chimique d’un fluoropolymère et la souplesse d’un élastomère. Le choix se fait sur le fluide et la température de service.
Qu’apporte l’enrobage FEP sur le FKM ?
L’enrobage FEP donne au torique l’inertie chimique d’un fluoropolymère en surface, tout en conservant la souplesse de l’âme FKM. Si l’enrobage vient à être percé, l’âme FKM continue de résister à une large gamme de produits chimiques. C’est un compromis entre le PTFE massif, très inerte mais rigide, et un élastomère nu, souple mais moins résistant chimiquement.
Pourquoi un torique plutôt qu’un joint clamp plat ?
Parce que le torique est logé dans une gorge qui le contient, sans fluage possible dans la veine ni interstice. Le joint clamp plat, centré à la main et comprimé librement, laisse toujours un risque de rétention. Sur un procédé aseptique, l’absence de zone morte est une exigence normative, pas un confort.
Que faire si la matière voulue n’est pas en stock ?
Les quatre matières EPDM, FKM, PTFE et FKM enrobé FEP sont tenues en stock. Pour un besoin particulier, dimension hors standard ou autre matière, le torique est usiné ou moulé à la demande.
Forme A, qu’est-ce que cela désigne ?
La forme A est la géométrie de gorge normalisée DIN 11864 pour joint torique, la plus courante. Elle fixe la section et la compression du torique, ce qui garantit la reproductibilité de l’étanchéité d’un montage à l’autre.
