Sur une liaison tri-clamp, le joint ne se contente pas d’étancher. La plaque à orifice lui ajoute une fonction : régler un débit, équilibrer une contre-pression ou tranquilliser un écoulement, directement au plan de raccordement, sans vanne ni piquage sur la ligne.

Trois modèles couvrent tous les besoins : la plaque pleine non percée, à percer selon le débit visé, la plaque plate prépercée à alésage centré ou excentré, et la plaque verticale conique pour les conduites verticales auto-drainantes. Corps inox 316L électropoli, joint EPDM, FKM, Silicone ou PTFE.

Guide matières et compatibilité chimique Rubber Fab

Fiche technique dimensions des joints

Références rubberfab joint grille

Joints plaque à orifice calibré tri-clamp, 3 modèles

Plaque inox 316L électropolie, pleine, plate prépercée ou verticale conique, 1/2″ à 6″

Joint plaque à orifice calibré tri-clamp, plaque en inox 316L électropolie sertie sur un joint sanitaire. Trois modèles selon le besoin : plaque pleine à percer sur mesure, plaque plate prépercée à alésage concentrique ou excentré auto-vidangeable, plaque verticale conique pour conduite verticale. Se monte entre deux férules comme un joint standard. Joint en EPDM, FKM, Silicone, PTFE ou Steam-Flon. Tailles de 1/2″ à 6″, jusqu’au 4″ pour la plaque verticale. Normes DIN 32676 séries A, B et C.

Régler un débit sans vanne ni piquage

Une plaque à orifice est une plaque mince percée d’un trou, placée dans la tubulure. Quand le fluide traverse l’orifice, sa vitesse augmente et sa pression diminue en aval, créant une perte de charge fixe et connue. Cette restriction règle un débit, équilibre les branches d’un réseau, limite un retour ou casse une pression pendant les phases de SIP, au plan de joint d’un raccord existant.

Le tout sans vanne de réglage ni tronçon supplémentaire, donc sans bras mort ajouté. Le diamètre d’alésage se choisit selon la perte de charge visée, par le calcul hydraulique au cas par cas.

Trois modèles, trois besoins

Le choix du modèle dépend de la configuration de la ligne et de la façon dont le trou doit être défini.

La plaque plate placée horizontalement dans une canalisation verticale n’est pas auto-drainante, elle retient le liquide en amont. La plaque conique orientée vers le bas résout ce point, c’est l’intérêt du modèle vertical.

Joint lié ou joint amovible

Les plaques standard à joint élastomère sont normalement liées à la plaque. En cas de défaillance du joint, l’unité complète se remplace. Le joint amovible est proposé en alternative : il facilite l’usinage des trous et évite la contamination du joint pendant le perçage.

Le PTFE est moulé sur la plaque. Le Steam-Flon est disponible moulé ou amovible. Le choix entre lié et amovible se fait selon que vous percez vous-même les plaques ou non, et selon votre logique de remplacement.

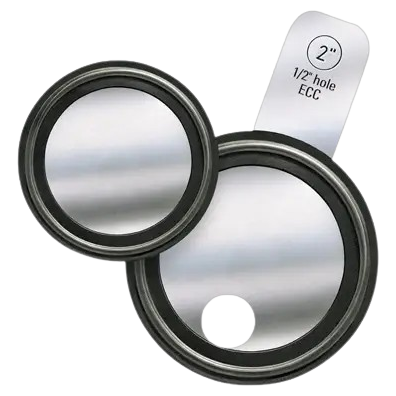

La languette, pour repérer et orienter la plaque

La languette dépasse du raccord et signale de l’extérieur la présence d’une plaque à orifice en ligne, un point de sécurité pour ne pas l’oublier ni la confondre. Un texte peut y être gravé au laser, par exemple le diamètre d’orifice.

La languette sert aussi à orienter une plaque à trou excentré. Le trou étant toujours percé à l’opposé de la languette, celle-ci est orientée vers le haut au montage, ce qui place l’orifice excentré en bas de veine pour l’auto-vidange. Le repère visuel devient un repère de montage.

Matière et fabrication

La plaque est en inox 316L, électropolie en standard, pour rester dans la logique de surface d’un circuit pharmaceutique. Le joint sertumé sur la plaque est fabriqué dans l’un des composés validés de la gamme sanitaire.

Dimensions et correspondance

La plaque se monte comme un joint standard, sur le diamètre extérieur de la portée de férule. Le tableau de correspondance collier, férule et tube, commun à toutes les exécutions, est en téléchargement.

Le joint, maillon sensible du raccord clamp

La qualité d’un raccordement clamp tient à trois éléments : le joint, le collier et l’alignement des tuyauteries. Une plaque à orifice sollicite le joint davantage qu’un joint plein, la plaque rigidifiant l’ensemble. Un montage contraint ou un serrage excessif l’endommage plus vite. La compression se prend au couple prescrit pour le collier, jamais au ressenti.

Questions fréquentes

Plaque pleine ou prépercée ?

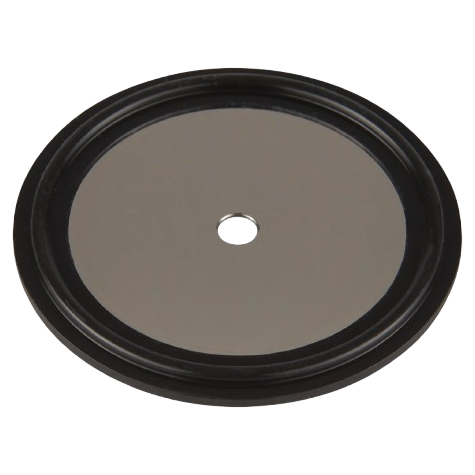

La plaque pleine est le standard livré, à percer selon le débit calculé, ce qui laisse le diamètre d’orifice ouvert jusqu’au dernier moment. La prépercée arrive avec son alésage défini, concentrique ou excentré. Si vous connaissez le diamètre visé, la prépercée fait gagner l’étape de perçage.

Concentrique ou excentrique ?

Concentrique par défaut, sur les lignes sans contrainte de vidange. Excentrique, alésage en bas de veine, quand la ligne doit se vidanger sans rétention en amont de la plaque, typiquement sur un circuit CIP horizontal.

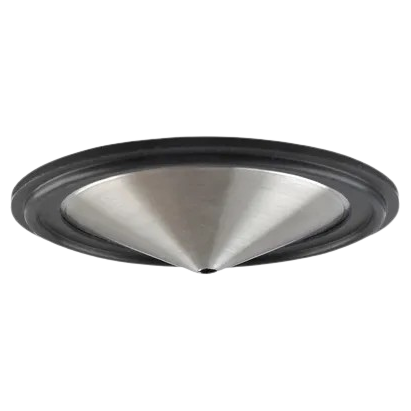

Quand faut-il le modèle vertical ?

Sur une conduite verticale. Une plaque plate y retient le liquide en amont, une plaque conique orientée vers le bas assure l’auto-drainage. Disponible jusqu’au 4″.

Joint lié ou amovible ?

Lié en standard : en cas de défaillance du joint, la plaque complète se remplace. Amovible quand vous percez vous-même les plaques, pour éviter de contaminer le joint pendant l’usinage et pour dissocier le remplacement du joint de celui de la plaque.

Comment définir le diamètre d’alésage ?

Par le calcul de la perte de charge visée en fonction du débit et du fluide. C’est un dimensionnement hydraulique, à traiter au cas par cas, pas une valeur catalogue.

Comment choisir la taille de plaque ?

Sur le diamètre extérieur de la férule, comme le collier. La gamme couvre le 1/2″ au 6″, et jusqu’au 4″ pour le modèle vertical conique.
