Sur une liaison tri-clamp, l’étanchéité n’est pas assurée par le collier mais par le joint. Le collier fixe la compression, le joint la transforme en étanchéité et absorbe les efforts de la ligne. Le choix de sa matière décide de la température admissible, de la compatibilité chimique et de la durée de vie de la liaison.

Le joint PTFE enveloppé associe une enveloppe PTFE, au contact du fluide, et une âme élastomère qui apporte la souplesse. La plage de température est celle de l’âme : -34 °C à +149 °C en EPDM, jusqu’à +204 °C en FKM.

Guide matières et compatibilité chimique Rubber Fab

Guide de sélection des joints Tubes Technologies

Fiche technique dimensions des joints

Reference Rubberfab joint FKM revetu PTFE

Reference Rubberfab joint EPDM revetu PTFE

Lignes directrices concernant les matériaux des joints sanitaires

Joints tri-clamp PTFE enveloppé, âme EPDM ou FKM, Type I et Type II

Enveloppe PTFE sur âme élastomère, sans lèvre et à lèvre

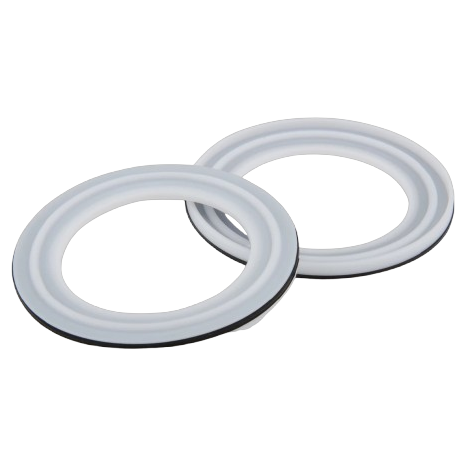

Joint sanitaire tri-clamp à enveloppe PTFE sur âme élastomère, disponible sans lèvre (Type I) et à lèvre de centrage (Type II). Face produit en PTFE pour l’inertie chimique, âme en EPDM ou FKM pour la souplesse et la mémoire élastique. Plage selon l’âme : -34 °C à +149 °C en EPDM, -34 °C à +204 °C en FKM. Conforme FDA et USP Class VI. Diamètres de 1/2″ à 12″.

Où cette matière est le bon choix, et où elle ne l’est pas

L’enveloppe PTFE apporte l’inertie chimique du PTFE sur la face produit, tandis que l’âme EPDM apporte la souplesse qui facilite l’étanchéité. C’est un bon compromis entre la performance chimique du PTFE massif et la facilité de pose d’un élastomère, à un coût inférieur à un joint unitisé. La face vue par le fluide est du PTFE, donc l’inertie chimique et le faible relargage sont préservés.

Le fluage reste possible en cas de sur-serrage, l’enveloppe n’étant pas liée à l’âme comme dans un joint unitisé. L’âme EPDM borne la température à 149 °C ; pour monter plus haut, elle se remplace par une âme FKM qui porte la limite à 204 °C. Contrairement au Tuf-Flex, l’enveloppe et l’âme ne forment pas une pièce greffée, ce qui donne des résultats moins réguliers dans la durée sous SIP répété.

Type I et Type II, la lèvre change le montage

Le Type I, ou Type B, est un joint plat sans lèvre. Il se centre à la main dans la gorge des deux férules. C’est l’exécution la plus courante et la moins chère.

Le Type II, ou Type A, porte une lèvre de centrage qui vient se loger dans le diamètre intérieur de la férule. Le joint se positionne seul, ne peut pas se décaler pendant la fermeture du collier, et l’alignement de sa face interne avec la veine est garanti. Sur les lignes où le décalage d’un joint plat crée une rétention, ou sur les montages difficiles d’accès, la lèvre supprime le risque de mauvais centrage.

Le choix entre les deux ne tient pas à la matière, identique, mais à l’exigence de centrage du point de montage. Les deux exécutions couvrent la même plage de température et la même compatibilité chimique.

Caractéristiques matière

La plage de température et les compatibilités chimiques proviennent des données du fabricant. Le détail chimique fluide par fluide figure dans le guide matières et la fiche compatibilité, en téléchargement.

Tableau de résistance chimique

Dimensions

Cotes normalisées, communes à toutes les matières de joint tri-clamp. Le diamètre extérieur du joint correspond à la portée de la férule, le diamètre intérieur à la veine. Un joint dont le diamètre intérieur déborde dans la veine crée une rétention, un joint trop petit ouvre un interstice.

Conversions en millimètres à titre indicatif, à partir des cotes fabricant en pouces. Le tableau de correspondance complet collier, férule et tube est en téléchargement.

Le joint, maillon sensible du raccord clamp

La qualité d’un raccordement clamp tient à trois éléments : le joint, le collier et l’alignement des tuyauteries. Le joint assure l’étanchéité et absorbe en même temps les efforts de torsion transmis par la ligne. Ce double rôle est la fragilité du raccord clamp.

Un tronçon mal aligné ou contraint fait travailler le joint en permanence, ce qui provoque son usure puis sa déchirure prématurée. Un serrage excessif chasse le joint dans la veine et crée un bras mort. La compression se prend au couple prescrit pour le collier, jamais au ressenti. Le joint est le consommable de la liaison : il se remplace, il ne se rattrape pas.

Cette matière face aux autres

Le choix d’une matière de joint se fait sur la température, le fluide, la fréquence de démontage, les exigences réglementaires et le mode de nettoyage. Voici ce qui distingue les principales matières.

Chaque matière fait l’objet d’une fiche dédiée avec ses plages de service, ses conformités et ses compatibilités chimiques détaillées.

Questions fréquentes

PTFE enveloppé ou Tuf-Flex ?

Le PTFE enveloppé est un bon compromis économique quand le cyclage SIP reste modéré. Le Tuf-Flex, dont le PTFE est greffé sur l’âme en une pièce unitisée, tient mieux sous SIP intensif car l’enveloppe ne se dissocie pas de l’âme. Le premier pour un besoin courant, le second pour un point critique.

Type I ou Type II ?

Type I, sans lèvre, pour un montage courant. Type II, à lèvre de centrage, quand le joint doit se positionner seul et ne pas se décaler, notamment en accès difficile ou sur les points où un décalage crée une rétention. Même matière, même plage, seul le centrage change.

Comment choisir la taille ?

Sur le diamètre extérieur de la férule, comme le collier. Le diamètre intérieur du joint doit affleurer la veine sans déborder. Le tableau de correspondance donne l’équivalence taille, férule et tube.

Quelle conformité pour la pharmaceutique ?

Les conformités FDA et USP Class VI sont annoncées par le fabricant pour les tailles 1″ à 4″. Hors de cette plage, elles sont à vérifier avant de les inscrire dans un dossier. La certification exacte doit figurer sur le certificat matière du lot livré.
