Sur une liaison tri-clamp, le joint ne se contente pas d’étancher. Certaines exécutions lui ajoutent une fonction : filtrer, réguler, mesurer ou valider, directement au plan de raccordement, sans organe rapporté sur la ligne.



Le joint panier, ou sock screen, prolonge la toile de tamisage en forme de chaussette insérée dans le diamètre intérieur du tube. Cette forme étendue offre jusqu’à 300 pour cent de surface filtrante en plus qu’une grille plate, donc une capacité de rétention très supérieure avant colmatage.



Guide matières et compatibilité chimique Rubber Fab





Fiche technique dimensions des joints





Références rubberfab joint grille





Joints panier clamp, crépine chaussette pour gros volumes



Tamis chaussette inséré dans la veine, +300 % de surface filtrante

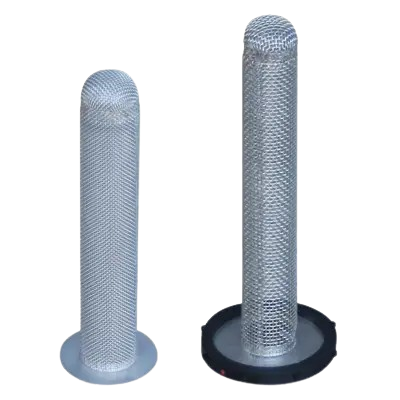

Joint panier tri-clamp, crépine en forme de chaussette insérée dans le diamètre intérieur du tube. Jusqu’à 300 pour cent de surface ouverte en plus qu’une grille plate, pour 300 pour cent de capacité de collecte supplémentaire. Conçu pour les gros volumes de particules à faible perte de charge. Toile inox 316. Se monte comme un joint standard. Idéal pour les transferts de cuve et le déchargement de camions.



La surface filtrante que la grille plate n’a pas



Une grille plate filtre sur la seule section du tube. Sa capacité de rétention est limitée, elle se colmate vite sur un fluide chargé. Le panier prolonge la toile en chaussette dans la veine, ce qui multiplie la surface filtrante par plus de trois et repousse d’autant le colmatage.



La conséquence est directe sur l’exploitation : plus de capacité de collecte, moins d’interventions de nettoyage, moins d’arrêts et de changements de crépine. Sur une ligne pharmaceutique en continu, c’est du temps de production gagné. La grande surface ouverte maintient aussi une faible perte de charge malgré le débit.



Le panier protège les pompes et les équipements des corps étrangers, réduit l’usure et le grippage des pompes, et retient un maximum de matière pour le contrôle qualité. Il est particulièrement adapté aux transferts entre cuve et camion citerne, dans les deux sens.



Caractéristiques



Caractéristique	Valeur
Type	Joint panier, crépine chaussette insérée en veine
Toile	Inox 316
Surface filtrante	Jusqu’à +300 pour cent contre une grille plate
Capacité	Jusqu’à +300 pour cent de collecte
Montage	Tri-clamp ou Camlock, comme un joint standard
Perte de charge	Faible malgré le débit, grâce à la surface ouverte
Emploi type	Transfert cuve vers camion, déchargement, forts volumes



Dimensions et correspondance



Le joint se monte comme un joint standard, sur le diamètre extérieur de la portée de férule. Le tableau de correspondance collier, férule et tube, commun à toutes les exécutions, est en téléchargement.



Le joint, maillon sensible du raccord clamp



La qualité d’un raccordement clamp tient à trois éléments : le joint, le collier et l’alignement des tuyauteries. Une exécution à fonction ajoutée, grille, orifice, port de mesure, sollicite le joint davantage qu’un joint plein. Un montage contraint ou un serrage excessif l’endommage plus vite. La compression se prend au couple prescrit pour le collier, jamais au ressenti.



Questions fréquentes



Panier ou grille plate ?



Le panier pour les fluides chargés en particules et les gros volumes, où sa capacité évite les colmatages fréquents. La grille plate pour un fluide propre où seul un tamisage de sécurité est requis, avec un encombrement minimal.



Dans quel sens l’insérer ?



La chaussette se déploie dans le diamètre intérieur du tube, côté amont, pour que le fluide traverse la toile de l’intérieur vers l’extérieur et retienne les particules dans le panier. Le sens de montage suit le sens d’écoulement.



Réduit-il la perte de charge ?



Comparé à une grille plate de même finesse, oui. La surface ouverte très supérieure fait passer le même débit avec moins de restriction, ce qui compte sur les lignes de transfert à fort débit.
