Sur une liaison tri-clamp, l’étanchéité n’est pas assurée par le collier mais par le joint. Le collier fixe la compression, le joint la transforme en étanchéité et absorbe les efforts de la ligne. Le choix de sa matière décide de la température admissible, de la compatibilité chimique et de la durée de vie de la liaison.

Le Gylon BIO-PRO est un PTFE modifié, plus souple que le PTFE massif, qui étanche sous une faible force de serrage. Plage de -210 °C à +260 °C sans fluage ni cold flow. Sa couleur bleue le rend identifiable en ligne.

Guide matières et compatibilité chimique Rubber Fab

Guide de sélection des joints Tubes Technologies

Fiche technique dimensions des joints

References Rubberfab Joint Gylon

Lignes directrices concernant les matériaux des joints sanitaires

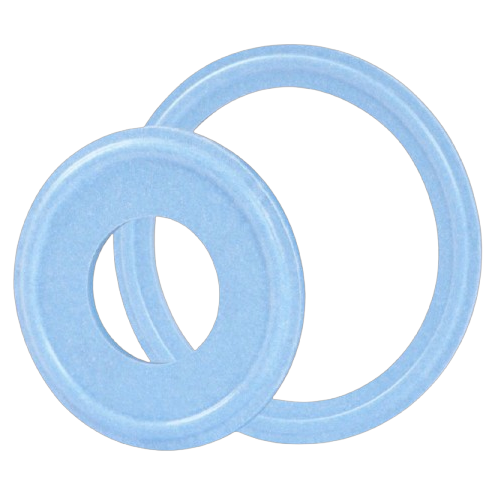

Joints clamp Gylon BIO-PRO, PTFE modifié bleu

Gylon style 3504, -210 °C à +260 °C, faible force de serrage

Joint sanitaire tri-clamp Gylon BIO-PRO, en PTFE modifié de couleur bleue, style 3504. Plage de service de -210 °C à +260 °C sans extrusion ni cold flow. Plus souple que le PTFE massif, il étanche sous une faible force de serrage, ce qui limite l’usure mécanique et convient aux colliers à couple limité. Sans amiante, longue durée de vie. Gylon est une marque déposée de Garlock.

Où cette matière est le bon choix, et où elle ne l’est pas

Le Gylon résout le principal défaut du PTFE massif, sa rigidité. Il est plus souple, étanche sous une force de serrage faible, ce qui limite l’usure mécanique de la liaison et le rend compatible avec des colliers à couple limité. Son comportement au fluage est très supérieur à celui du PTFE massif, d’où une durée de vie accrue et une maintenance réduite. Il tient de -210 °C à +260 °C sans extrusion ni cold flow, résiste à la plupart des produits chimiques et aux cycles thermiques. Sans amiante. Sa couleur bleue permet de l’identifier visuellement sur une installation.

Le Gylon BIO-PRO en tri-clamp est un joint plat sans lèvre, il ne bénéficie pas du centrage d’un Type II. Il peut nécessiter des précautions à la pose. C’est un produit de spécialité, plus cher qu’un élastomère standard, dont l’intérêt se justifie sur les points à faible couple disponible, à cyclage thermique ou à exigence de durée. Sur un raccord courant sans ces contraintes, un joint standard suffit.

Un joint plat, sans lèvre

Le Gylon BIO-PRO en tri-clamp est un joint plat sans lèvre de centrage. Il se centre à la main dans la gorge des deux férules, comme un Type I. Contrairement aux élastomères, il n’existe pas ici en version à lèvre : la matière modifiée est fournie en feuille et découpée à plat.

Le centrage manuel demande donc un soin particulier à la pose, ce qui est le revers de sa souplesse et de sa faible force de serrage. Sur un point exigeant un centrage automatique, se reporter vers une matière disponible en Type II ou vers le Pure Seal, usiné avec lèvre sur mesure.

Caractéristiques matière

La plage de température et les compatibilités chimiques proviennent des données fournisseur. Le détail chimique figure dans le guide matières et la fiche compatibilité, en téléchargement.

Dimensions

Cotes normalisées. Le diamètre extérieur du joint correspond à la portée de la férule, le diamètre intérieur à la veine. Un joint dont le diamètre intérieur déborde dans la veine crée une rétention, un joint trop petit ouvre un interstice.

Conversions en millimètres à titre indicatif. Le tableau de correspondance complet collier, férule et tube est en téléchargement.

Le joint, maillon sensible du raccord clamp

La qualité d’un raccordement clamp tient à trois éléments : le joint, le collier et l’alignement des tuyauteries. Le joint assure l’étanchéité et absorbe en même temps les efforts de torsion transmis par la ligne. Ce double rôle est la fragilité du raccord clamp.

Un tronçon mal aligné fait travailler le joint en permanence, ce qui provoque son usure puis sa déchirure prématurée. Un serrage excessif chasse le joint dans la veine et crée un bras mort. Le joint est le consommable de la liaison : il se remplace, il ne se rattrape pas.

Cette matière face aux autres

Le choix d’une matière de joint se fait sur la température, le fluide, la fréquence de démontage, les exigences réglementaires et le mode de nettoyage. Voici ce qui distingue les principales matières.

Chaque matière fait l’objet d’une fiche dédiée avec ses plages de service, ses conformités et ses compatibilités chimiques.

Questions fréquentes

Gylon ou PTFE massif ?

Le Gylon quand le couple de serrage disponible est limité, quand la ligne subit des cycles thermiques, ou quand la durée de vie prime. Le PTFE massif reste moins cher pour un point sans ces contraintes. Le Gylon apporte la souplesse et l’anti-fluage que le PTFE massif n’a pas.

Comment choisir la taille ?

Sur le diamètre extérieur de la férule, comme le collier. Le diamètre intérieur du joint doit affleurer la veine sans déborder. Le tableau de correspondance donne l’équivalence taille, férule et tube.

Quelle conformité pour la pharmacie ?

Les conformités annoncées par le fournisseur sont à vérifier référence par référence sur le certificat matière du lot livré. La certification exacte doit figurer au dossier.
