Un collier clamp est constitué de deux demi-coquilles reliées par une articulation et refermées par un mécanisme de serrage. Sur une liaison tri-clamp, l’étanchéité est assurée par la compression du joint entre les deux portées de férule. Le collier fixe cette compression et conditionne sa répartition sur la circonférence du joint.





La conception SH associe une vis de serrage unique et deux articulations. La pression maximale admissible du collier va de 50 bar en 1/2″ à 10 bar en 12″.







Spécification Colliers Advanced Coupling

Lien vers Advanced Coupling

Colliers clamp SH 316L, double articulation



Fermeture mono-vis, 1/2″ à 12 5/8″, DN8 à DN300

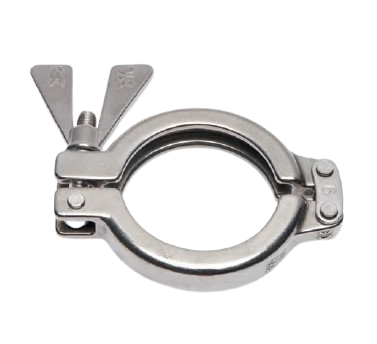

Collier clamp mono-vis à double articulation, corps inox 316L, finition extérieure 0,8 µm Ra maxi. Diamètres de 1/2″ à 12 5/8″, soit DN8 à DN300, compatibles férules DIN 32676, ISO 2852 et ASME BPE. Pression maximale admissible de 50 bar en 1/2″ à 10 bar en 12″, calculée selon ASME VIII Div. 1 App. 24. Livré assemblé, écrou papillon ou hexagonal.



Fermeture à deux axes



Un collier à articulation unique se referme en rotation autour d’un seul axe. La demi-coquille libre aborde la férule en biais et sollicite le joint latéralement avant la mise en compression. Cette cinématique favorise le décalage du joint et le marquage des portées.



La conception à deux axes permet aux deux demi-coquilles de s’appliquer parallèlement sur les brides. Le collier s’auto-centre sur les deux férules, la charge se répartit sur toute la circonférence et le joint n’est pas cisaillé pendant la fermeture. Le serrage s’effectue sur une seule vis, sans maintien de la coquille pendant l’opération.

Cette caractéristique est recherchée sur les lignes à démontage fréquent : changement de joint périodique, nettoyage manuel, accès restreint, diamètres au-dessus de 4″ où le poids de la coquille rend le maintien manuel difficile.



Matière et état de surface



Corps inox 316L. Finition extérieure 0,8 µm Ra maxi.



Le collier reste extérieur au procédé et n’est en contact ni avec le fluide ni avec les solutions de CIP internes. Il est en revanche exposé aux lavages de sol, à la vapeur ambiante, aux projections de détergents alcalins et, en microélectronique, aux atmosphères acides. L’état de surface et la nuance 316L limitent l’amorçage de corrosion caverneuse dans les zones de recouvrement des articulations.



La visserie reçoit un traitement destiné à limiter le grippage. Sur les exécutions renforcées à double vis, certains fabricants montent des écrous laiton jusqu’en 4″ pour préserver les filets lors des cycles de démontage répétés.



Tenue en pression



La pression maximale admissible dépend du diamètre. Elle est calculée selon ASME VIII Division 1, Appendice 24, et s’applique au collier seul.



Diamètre	Équivalence DN	Bride A (mm)	MAWP (bar)
1/2″ à 2 1/2″	DN8 à DN50	25,4 à 77,5	50
3″ et 3 1/2″	DN65 et DN80	91 et 106	40
4″	DN100 (DIN)	119	35
4 1/2″ à 6″	DN100 (ISO) à DN125	130 à 167	30
6 5/8″	DN150	183	25
8″ et 8 5/8″	DN200	217,4 et 233,5	20
10″ et 10 5/8″	DN250	268 et 286,1	16
12″ et 12 5/8″	DN300	319 et 338	10



La pression admissible de l’assemblage complet dépend du joint, de sa matière, de la température de service et de la tolérance des férules. Les valeurs du tableau constituent la limite mécanique du collier à température ambiante, non celle de la liaison.



Compatibilité normative



Le collier est défini par le diamètre extérieur de la portée de férule, non par le DN du tube. Il s’applique donc indifféremment aux férules exécutées selon DIN 32676 séries A, B et C, ISO 2852 et ASME BPE, dès lors que le diamètre de bride correspond.





Les tubes associés relèvent selon les cas de DIN 11850, EN 10357 séries A à C, DIN 11866 ou ISO 2037. Les classes hygiéniques H3, H4 et H5 de la DIN 11866 permettent de tracer la correspondance tube, raccord et état de surface interne.



Choix du joint



Le collier est indépendant du joint. La matière d’élastomère, EPDM, silicone, FKM ou PTFE, est choisie sur la compatibilité chimique et la température de service, puis sur les exigences de conformité alimentaire ou pharmaceutique applicables au projet. C’est ce choix qui fixe la température admissible de la liaison, pas le collier.



Encombrement



Largeur de bande de 17 mm sur les diamètres jusqu’à 4 1/2″, 19 mm en 5″, 24 mm à partir de 5 1/2″. Longueur hors tout de 75 mm à 430 mm selon la taille. Diamètre de bride de 25,4 mm à 338 mm.



Domaines d’emploi

Industrie pharmaceutique et biotechnologie, boucles EPP et WFI, lignes de procédé, distribution de solvants, microélectronique, cosmétique, agroalimentaire.



Conception en service depuis plus de 30 ans. Contrôles périodiques par organismes tiers. Colliers calibrés entre lots pour garantir la constance de l’ajustement sur la férule. Conditionnement en carton, sans plastique.



Caractéristiques techniques

Caractéristique	Valeur
Type	SH, mono-vis, double articulation (2 axes)
Matière corps	Inox 316L
Finition extérieure	0,8 µm Ra maxi
Visserie	Écrou papillon ou hexagonal, traitement anti-grippage
Plage dimensionnelle	1/2″ à 12 5/8″ (DN8 à DN300)
Diamètre de bride	25,4 mm à 338 mm
Largeur de bande	17, 19 ou 24 mm selon diamètre
MAWP	50 bar en 1/2″ à 10 bar en 12″, ASME VIII Div. 1 App. 24
Férules compatibles	DIN 32676 séries A, B, C, ISO 2852, ASME BPE
Livraison	Assemblé, prêt à poser
Conditionnement	Carton, sans plastique





Repères du schéma dimensionnel : A diamètre de bride (portée férule), B rayon d’ouverture, C longueur hors tout, W largeur de bande.



Correspondance collier et férule



Le diamètre de bride A du collier correspond au diamètre extérieur de la portée de férule, non au DN du tube. Un tube DN25 monté en férule 1″ reçoit un collier de bride 50,5 mm. Le même DN25 monté en férule DIN reçoit un collier de bride 34 mm. Le tableau ci-dessous donne l’équivalence entre taille de collier, taille de férule et diamètre de tube pour les référentiels ASME BPE, DIN 32676 et ISO 2852.

Les autres exécutions de colliers clamp

Le SH couvre la majorité des liaisons de procédé. Les autres exécutions répondent à des contraintes précises.



Exécution	Fermeture	Emploi
SH mono-vis, double articulation	1 vis, 2 axes	Liaisons courantes de 50 à 10 bar selon diamètre, démontage fréquent
Double écrou hexagonal	1 vis, 2 écrous	Serrage au couple contrôlé et traçable
Sécurité anti-ouverture	Vis à oeil épaulée et logement à gorge	Points où l’ouverture accidentelle sous pression doit être empêchée, 1/2″ à 12 5/8″
Renforcé à double vis	2 vis	Efforts de serrage supérieurs sur une même taille, 1/2″ à 8 5/8″
Trois segments	3 segments	Grands diamètres, répartition de la charge sur trois portées
Polymère, usage unique	Fermeture rapide	Poches, filtres et lignes jetables, -70 °C à 60 °C



Sur les exécutions de sécurité, la vis à œil ne peut pivoter tant que l’écrou n’a pas été desserré du nombre de tours prévu. Le collier ne peut donc pas s’ouvrir sous l’effet d’un choc pendant que la liaison est en pression. Le retrait complet de l’écrou n’est pas nécessaire pour l’ouverture.



Les colliers polymère à usage unique couvrent une plage courante de -70 °C à 60 °C, un passage en congélation jusqu’à -80 °C, un autoclavage jusqu’à 134 °C pendant 30 minutes et une stérilisation gamma jusqu’à 50 kGy.



Questions fréquentes



Quelle différence avec un collier à articulation unique ?

L’articulation unique convient aux raccords montés une fois et rarement rouverts. La double articulation apporte un gain sur les liaisons à démontage récurrent : le joint reste en place pendant la fermeture et les portées sont moins sollicitées. L’écart se creuse au-dessus de 4″.

Comment choisir la taille ?

Le choix se fait sur le diamètre extérieur de la férule, dimension A. Le DN du tube ne suffit pas : un DN25 existe en férule 34 mm et en férule 50,5 mm selon le référentiel.



Papillon ou écrou hexagonal ?



Le papillon convient aux liaisons démontées à la main en production. L’hexagonal, ou l’exécution à double écrou, est retenu lorsqu’un couple de serrage doit être appliqué et tracé, notamment sur les points soumis à qualification.



Faut-il un collier de sécurité ?



Sur les circuits maintenus en pression et exposés aux passages ou aux chocs, l’exécution anti-ouverture supprime le risque de désaccouplement accidentel. Sur une ligne en zone contrôlée à accès limité, le SH standard suffit.



Compatibilité avec des férules d’autres fournisseurs ?



Oui, sous réserve de correspondance du diamètre de bride, quel que soit le référentiel de la férule.



Quelle pression retenir pour un dossier technique ?



Celle du joint dans ses conditions réelles de service. La valeur de MAWP indiquée correspond au collier seul, à température ambiante.
