Un collier clamp est constitué de deux demi-coquilles reliées par une articulation et refermées par un mécanisme de serrage. Sur une liaison tri-clamp, l’étanchéité est assurée par la compression du joint entre les deux portées de férule. Le collier fixe cette compression et conditionne sa répartition sur la circonférence du joint.



Cette exécution est entièrement en polyamide, vis et écrou compris. Aucune pièce métallique. Le couple de serrage est plafonné à 2 Nm et la pression admissible va de 10 bar en 1/2″ à 2 bar en 8″, à 20 °C







Spécification Colliers Advanced Coupling



Lien vers Advanced Coupling

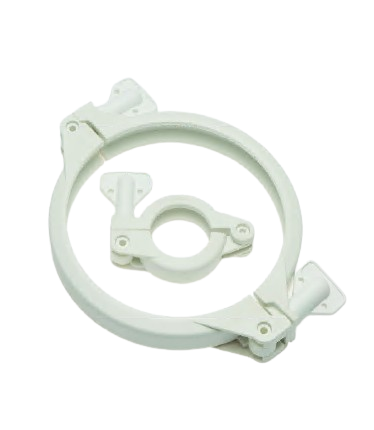

Colliers clamp nylon, écrou papillon, sans pièce métallique





Polyamide intégral, serrage à la main, 1/2″ à 8″, DN8 à DN200





Collier clamp en polyamide, vis et écrou papillon de la même matière. Huit tailles de 1/2″ à 8″, soit DN8 à DN200, compatibles férules DIN 32676, ISO 2852 et ASME BPE. Couple de serrage maximal de 2 Nm. Pression admissible de 10 bar en 1/2″ à 2 bar en 8″, à 20 °C. Articulation simple jusqu’à 4″, double vis au-delà.



2 Nm, et pas un de plus

C’est la valeur qui conditionne tout l’emploi de ce collier. Deux newtons-mètres, soit le tiers de ce qu’on applique sur un collier acier à écrou papillon, qui se serre entre 5 et 7 Nm.



Deux newtons-mètres, ce n’est pas beaucoup. C’est un serrage franc entre le pouce et l’index, pas un tour de poignet appuyé. Un opérateur habitué à l’acier dépassera la valeur sans s’en rendre compte, et le filet en polyamide s’arrachera au deuxième ou troisième remontage, parfois au premier.



La conséquence pratique est directe : ce collier ne se met pas en service sans une consigne écrite et une démonstration. Sur un poste où alternent colliers acier et colliers nylon, le risque d’erreur est permanent. Beaucoup d’installations les distinguent par un code couleur ou les réservent à des zones dédiées.



Ce que le polyamide apporte

Aucune pièce métallique dans l’assemblage. C’est la seule raison valable de choisir ce collier, et elle suffit dans plusieurs situations précises.



Sur les lignes agroalimentaires équipées de détecteurs de métaux ou de contrôle par rayons X, un collier acier tombé dans une trémie déclenche l’arrêt et le rebut du lot. Un collier polyamide n’est pas détecté, ce qui déplace le problème plutôt qu’il ne le résout, mais il ne contamine pas non plus par des particules métalliques en cas de choc.



En imagerie et en métrologie, le polyamide est amagnétique et transparent aux champs. Sur les bancs d’essai et les installations pilotes voisines d’un appareil sensible, c’est parfois la seule option.



Le collier est isolant électriquement. Il permet de couper une continuité entre deux tronçons de tuyauterie, ce qui intéresse les montages à protection cathodique et les boucles d’instrumentation où une masse parasite fausse la mesure.



En atmosphère chlorurée sévère, lavage à l’eau de mer, saumure, brouillard salin permanent, le polyamide ne subit ni corrosion caverneuse ni piqûration, là où même un 316L finit par marquer. Il ne raye pas non plus les portées de férule, étant plus tendre que l’inox.



S’ajoute le poids. En 8″, la différence avec un collier acier de même diamètre se sent au bout du bras, sur une nappe montée en hauteur.



Ce que le polyamide impose

Le nylon flue. Sous charge maintenue, la matière se déforme lentement et la précharge du serrage diminue. Une liaison serrée au couple prescrit puis laissée en service plusieurs mois n’a plus la même compression de joint. Un contrôle périodique du serrage fait partie du mode opératoire, il n’est pas optionnel.



Le polyamide reprend l’humidité. Selon la nuance, plusieurs pour cent de sa masse, ce qui modifie ses cotes et ses caractéristiques mécaniques. Sur un poste soumis à lavage permanent, le collier ne se comporte pas comme au sortir du carton.



La pression annoncée l’est à 20 °C. Aucune valeur n’est publiée au-delà, et la tenue d’un polyamide chute rapidement avec la température. En vapeur, en SIP, sur toute ligne chaude, cette exécution n’a pas sa place.



Enfin le rayonnement ultraviolet dégrade le matériau.



Tenue en pression

La pression maximale admissible dépend du diamètre et s’entend à 20 °C. Elle s’applique au collier seul.



Diamètre	Équivalence DN	Bride A (mm)	MAWP à 20 °C
1/2″ à 3/4″	DN6 à DN10	25,4	10 bar
1″ à 1 1/2″	DN25 à DN40	50,5	10 bar
2″	DN50	64	8 bar
2 1/2″	DN50 (ISO)	77,5	8 bar
3 1/2″	DN80	106	8 bar
4″	DN100 (DIN)	119	6 bar
6″	DN150	167	3,5 bar
8″	DN200	217,4	2 bar





À titre de repère, le collier acier le plus léger de la gamme tient 25 bar en 1/2″ et 17 bar en 4″. Le polyamide en délivre respectivement 10 et 6. En 8″, les 2 bar admissibles cantonnent l’emploi aux vidanges, aux évents et aux transferts gravitaires.



La pression admissible de l’assemblage complet dépend du joint, de sa matière et de la température de service. Les valeurs du tableau constituent la limite mécanique du collier, non celle de la liaison.



Construction

Articulation simple, une vis et un écrou papillon jusqu’en 4″. À partir de 6″, deux vis pour répartir la charge sur une bande qui ne peut pas être épaissie indéfiniment sans devenir impossible à manoeuvrer.



Largeur de bande de 18 mm jusqu’en 4″, 24 mm en 6″ et 8″. Longueur hors tout de 60 mm à 271 mm selon la taille.



Compatibilité normative

Le collier est défini par le diamètre extérieur de la portée de férule, non par le DN du tube. Il s’applique aux férules exécutées selon DIN 32676 séries A, B et C, ISO 2852 et ASME BPE, dès lors que le diamètre de bride correspond.



La gamme comporte des trous. Elle passe directement de la bride 77,5 mm à la bride 106 mm, sans le 91 mm qui correspond au 3″ et au DN65. Les brides 130, 144,4, 155 et 183 mm sont également absentes. Une vérification de disponibilité s’impose avant de figer une nomenclature.



Choix du joint

Le collier est indépendant du joint. La matière d’élastomère, EPDM, silicone, FKM ou PTFE, est choisie sur la compatibilité chimique et la température de service, puis sur les exigences de conformité alimentaire ou pharmaceutique applicables au projet.



Avec 2 Nm de couple disponible, la marge est étroite. Un joint dur ou épais peut ne pas atteindre sa compression d’étanchéité dans cette limite. Les joints souples et de faible section sont mieux adaptés. Sur ce collier plus que sur un autre, la référence de joint fait partie de la définition de la liaison.



Domaines d’emploi

Lignes soumises à détection de corps étrangers métalliques, environnements amagnétiques, montages nécessitant une isolation électrique entre tronçons, ambiances chlorurées sévères, bancs d’essai et installations pilotes, transferts basse pression, vidanges et évents.



Hors de ces cas, un collier inox léger apporte davantage de tenue pour un encombrement comparable et sans contrainte de couple.



Caractéristiques techniques

Caractéristique	Valeur
Type	NY, polyamide intégral
Matière	Polyamide, vis et écrou compris
Fermeture	1 vis et écrou papillon jusqu’en 4″, 2 vis en 6″ et 8″
Articulation	Simple (1 axe) jusqu’en 4″
Couple de serrage	2 Nm maximum
Plage dimensionnelle	1/2″ à 8″ (DN8 à DN200), avec tailles manquantes
Diamètre de bride	25,4 mm à 217,4 mm
Largeur de bande	18 mm jusqu’en 4″, 24 mm en 6″ et 8″
MAWP	10 bar en 1/2″ à 2 bar en 8″, à 20 °C
Férules compatibles	DIN 32676 séries A, B, C, ISO 2852, ASME BPE
Non recommandé	Vapeur, SIP, lignes chaudes, extérieur non abrité

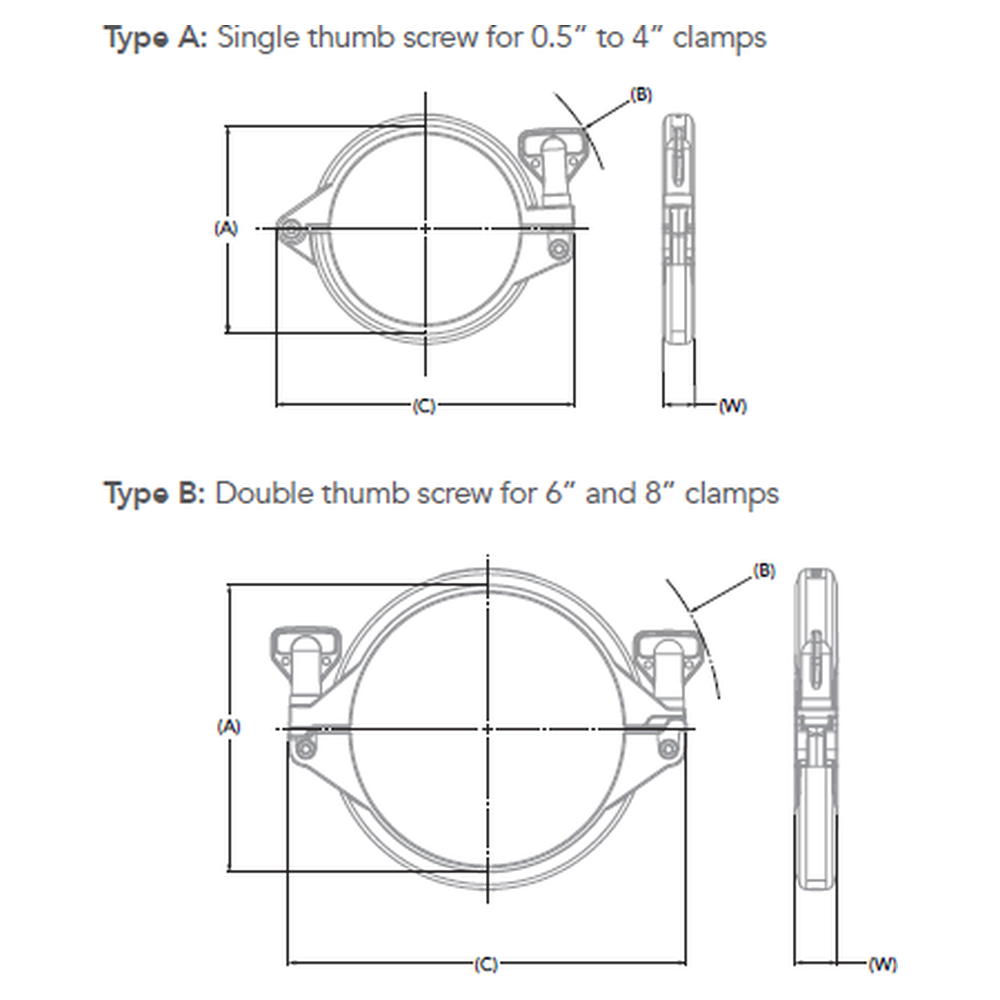

Repères du schéma dimensionnel : A diamètre de bride (portée ferrule), B rayon d’ouverture, C longueur hors tout, W largeur de bande.



Correspondance collier et férule

Le diamètre de bride A du collier correspond au diamètre extérieur de la portée de férule, non au DN du tube. Un tube DN25 monté en férule 1″ reçoit un collier de bride 50,5 mm. Le tableau ci-dessous donne l’équivalence entre taille de collier, taille de férule et diamètre de tube pour les référentiels ASME BPE, DIN 32676 et ISO 2852.



Les autres exécutions de colliers clamp

Le polyamide répond à une contrainte de matière. Les autres exécutions couvrent la pression et la manœuvre.



Exécution	Fermeture	Emploi
Polyamide	1 ou 2 vis, écrou papillon	Sans métal, amagnétique, isolant, de 10 à 2 bar, 2 Nm maxi
Polymère usage unique	Fermeture rapide	Poches, filtres et lignes jetables
SL articulation simple	1 vis, 1 axe	Utilités et liaisons de service en inox, de 25 à 17 bar
SH mono-vis, double articulation	1 vis, 2 axes	Liaisons de procédé de 50 à 10 bar, DN8 à DN300
Trois segments	1 vis, 3 segments rivetés	Ouverture fréquente à une main, de 21 à 12 bar
Safety, 4 niveaux	1 vis à oeil épaulée	Points où l’ouverture accidentelle sous pression doit être empêchée
Euro-Pure forgé	2 vis, 2 segments boulonnés	Encombrement réduit et PED, jusqu’à 140 bar





Questions fréquentes

Que se passe-t-il si on dépasse les 2 Nm ?

Le filet en polyamide se déforme puis s’arrache. La rupture n’est pas toujours immédiate : un collier trop serré une première fois peut tenir, puis lâcher au remontage suivant. C’est le mode de défaillance le plus fréquent sur ce produit, et il vient presque toujours d’un opérateur habitué à l’acier.



Faut-il resserrer périodiquement ?

Oui. Le polyamide flue sous charge maintenue et la compression du joint diminue avec le temps. Un contrôle de serrage doit figurer au plan de maintenance, ce qui n’est pas le cas d’un collier acier.



Peut-on l’employer en vapeur ou en SIP ?

Non. La pression annoncée l’est à 20 °C et aucune valeur n’est publiée à chaud. La tenue d’un polyamide chute rapidement avec la température. Sur une ligne stérilisée à la vapeur, il faut un collier inox.



Convient-il en zone ATEX ?

La question ne se tranche pas sur le collier seul. Une pièce plastique isolante peut accumuler des charges électrostatiques, ce qui est précisément ce que l’on cherche à éviter en atmosphère explosible. Toute application en zone classée doit faire l’objet d’une vérification spécifique auprès du fabricant.
