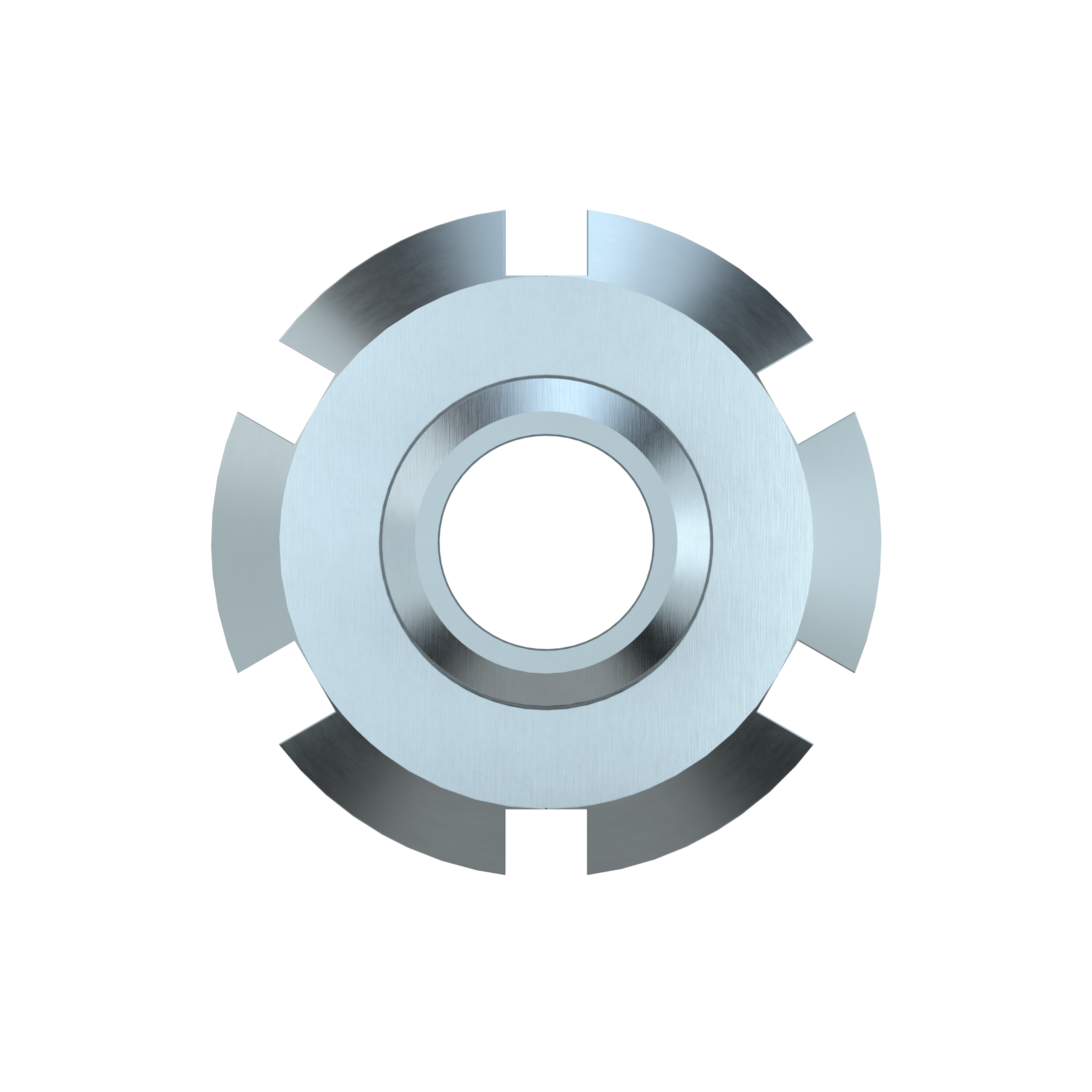

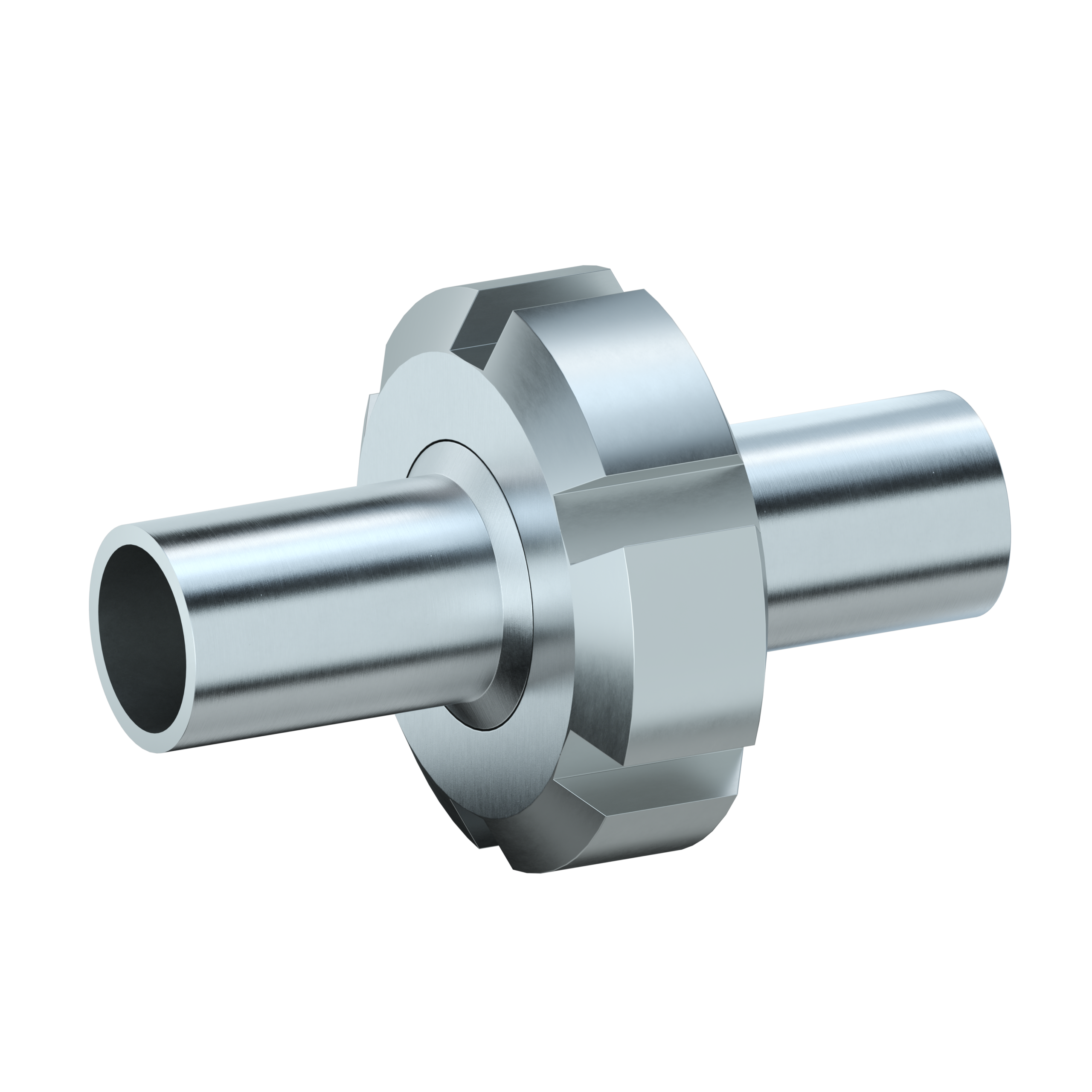

Bride DIN11864-1 – Ensemble complet
Gamme DIN 11864-1 Form A, Dockweiler – Brides de raccordement pour fluides pharmaceutiques
La gamme DIN 11864-1 Form A est conçue pour les raccordements démontables haute pureté dans les procédés pharmaceutiques, biotechnologiques et agroalimentaires.
Elle répond aux exigences des boucles WFI, eau PW, eau USP, produits API et des procédés nécessitant des connexions nettoyables en place (CIP/SIP) et stérilisables en place (SIP).
Un raccordement sans compromis

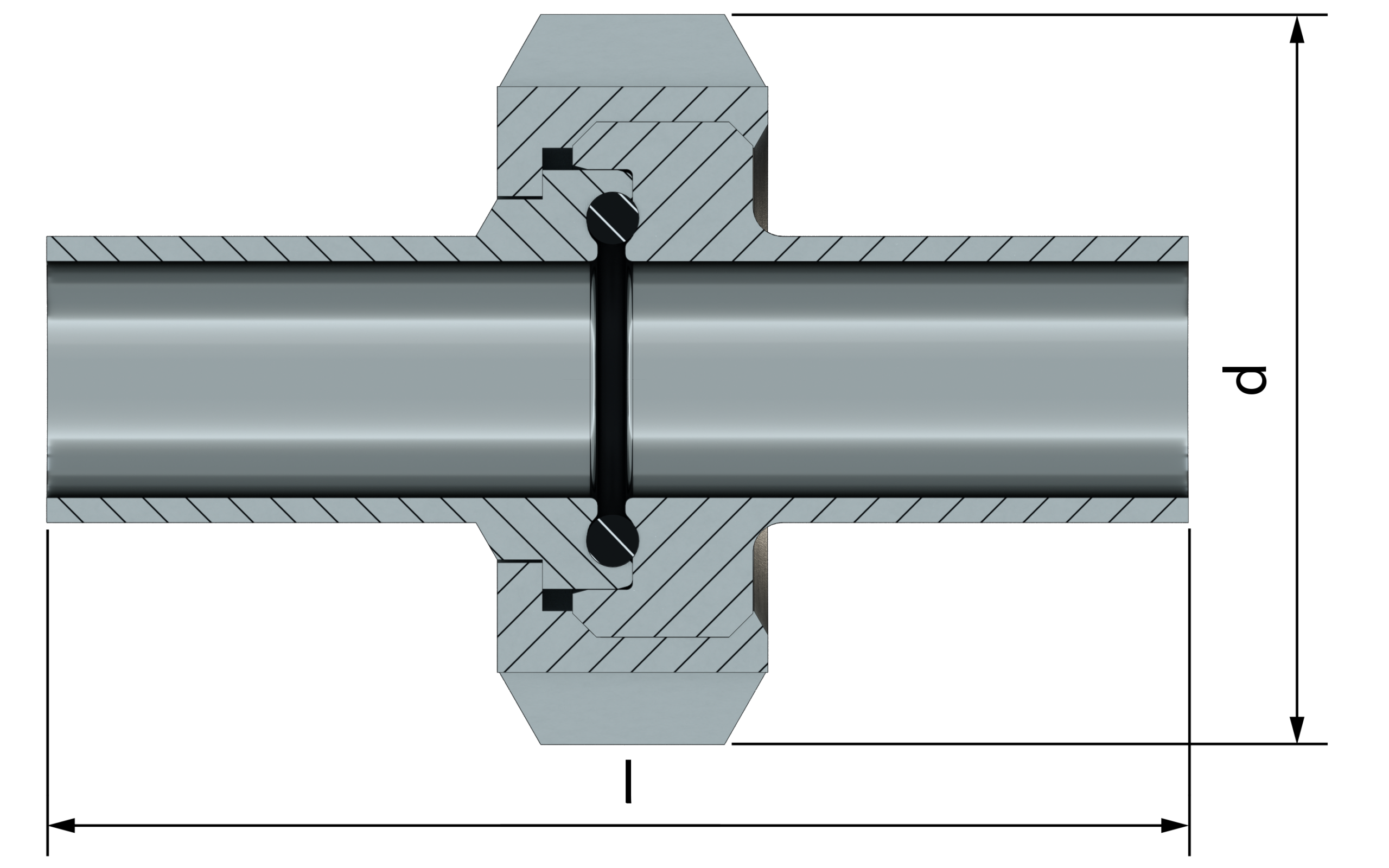

La bride DIN 11864-1 Form A repose sur un principe simple et robuste : le support mécanique est assuré par un accostage métal/métal alors que l’étanchéité est assurée par un joint torique logé dans une gorge usinée.
Les deux fonctions sont dissociées.
Il n’y a pas d’usure par écrasement ni cisaillement, pas de fluage progressif, pas de dérive d’étanchéité dans le temps.
Le joint torique est disponible dans le matériau adapté au fluide procédé :
- EPDM
- FKM
- VMQ (Silicone revetu PTFE)
- Gylon
C’est la solution de référence pour les réseaux haute pureté qui enchaînent les cycles CIP/SIP.
Types de raccordement
| Type | Description |
| Type 1 | Filetage avec nez |
| Type 2 | Bride à boulons |
| Type 3 | Clamp |

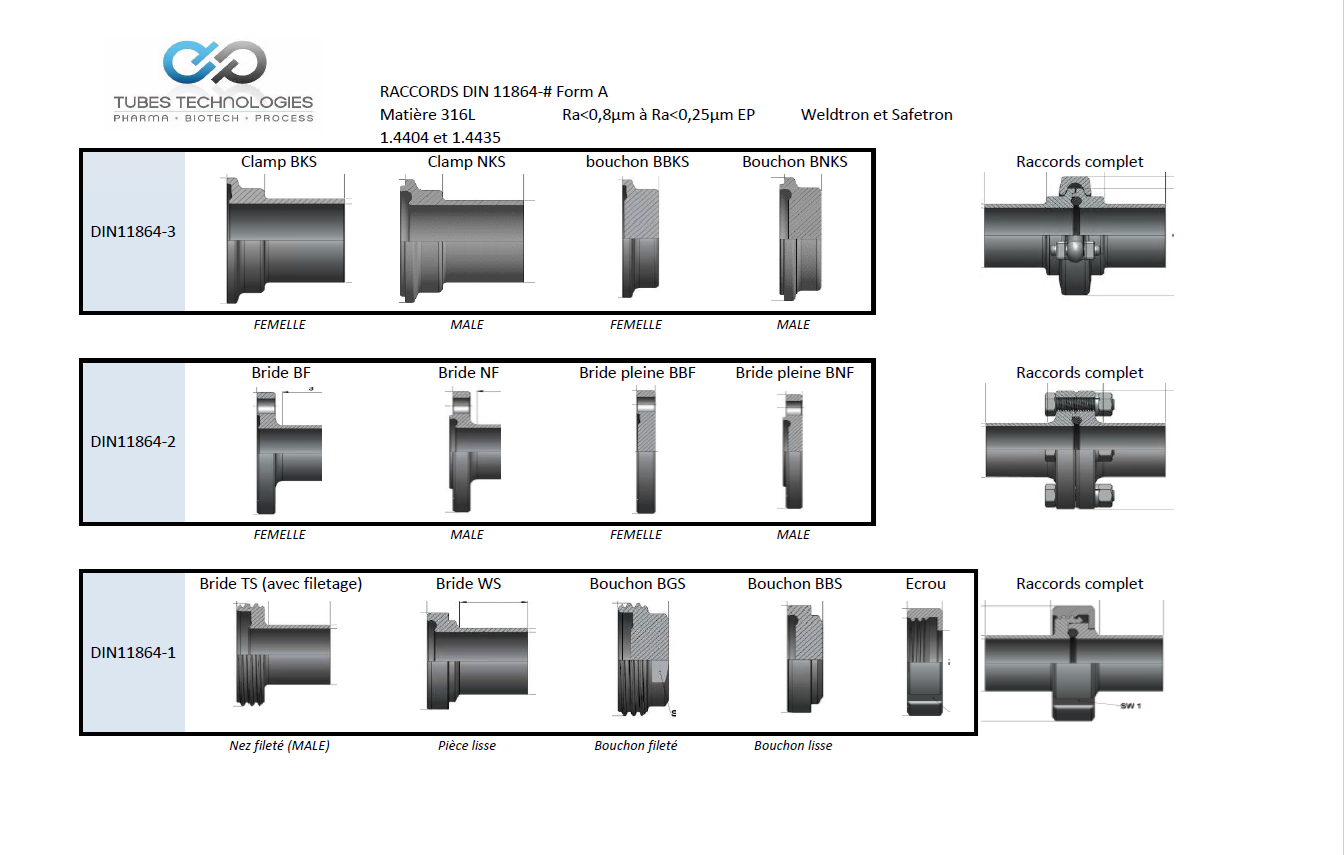

Voir tableau en bas de page
Séries dimensionnelles disponibles
Disponible en séries A, B et C selon DIN 11866, couvrant les OD sanitaires européens, ISO/DIN et Impérial.
Finitions de surface
Finition Standard Ra≤ 0,80 µm.
Finition electropolie jusqu’à Ra ≤ 0.25µm disponible.
Consultez nous
Matériaux
Acier inoxydable 316L 1.4435, à teneur en soufre contrôlée, garantissant une soudabilité optimale et une résistance au rouging en milieu aqueux chaud.
Disponible en 1.4404 sur demande
Traçabilité et conditionnement
Chaque composant est livré avec son certificat matière 3.1.
Les pièces sont identifiées : nuance, numéro de lot, numéro de coulée, dimensions.
Fiches techniques – Brides DIN11864
